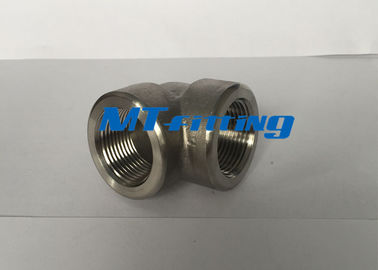

F316 / διπλός χάλυβας 316L 3000LBS S32750 90 σφυρηλατημένες Eblow συναρμολογήσεις βαθμού

ΤΥΠΟΣ:

Α: Αγκώνας, γράμμα Τ, σύζευξη, μισή σύζευξη, ΚΑΠ, βούλωμα, δακτύλιος, Ένωση, έξοδος, θηλή Swage, Bullplug, ένθετο μειωτών, θηλή δεκαεξαδικού, αγκώνας οδών, προϊστάμενος, κ.λπ.

Υποδοχή-ενωμένος στενά, περασμένος κλωστή (NPT ή PT τύπος).

Β: Άκρη-συγκόλληση

ΜΕΓΕΘΟΣ: NPS 1/8 ίντσα 4 ίντσα

ΕΚΤΙΜΗΣΗ:

Πίεση: Περασμένο κλωστή τέλος: 2000/3000/6000 λίβρες

Υποδοχή-ενωμένο στενά τέλος: 3000/6000/9000 λίβρες

Ενωμένο στενά άκρη τέλος: Sch40/Sch80/Sch160/XXS

ΠΡΟΔΙΑΓΡΑΦΕΣ:

Α. ΑΜΥΔΡΟΣ. ΠΡΟΔΙΑΓΡΑΦΗ.:

ΜΒ/Τ 7306, 12716, 14383, 14626

ASME B16.11-2001 (αναθεώρηση ASME SB16.11-1996)

Mss-SP-79,83,95,97 και bothwell προδιαγραφή.

JS B0203, B2316

Β. ΥΛΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ:

ASTM A105, A305LF2, A106, A312, A234, A403

ΜΒ/Τ 699 20MM

ASTM A182 (F304, F304L, F316, F316L, F304H, F316H, F317L, F321, F11, F22, F91)

ΜΒ (0Cr18Ni10Ti, 0Cr18Ni9, 0Cr18Ni10, 00Cr17Ni12Mo2, 00Cr18Ni14Mo2, 00Cr19Ni15Mo3.5, 0Cr18Ni11Nb, 0Cr25Ni20)

Μέγεθος της πρώτης ύλης: Dia. στρογγυλός φραγμός 1985mm.

ΧΑΡΑΚΤΗΡΙΣΜΟΣ:

Α. χάλυβας άνθρακα και κραμάτων: Χαρακτηρισμένος με τη σφράγιση.

Β. ανοξείδωτο: Χαρακτηρισμένος από ηλεκτρο-χαραγμένος, ή σφραγίζοντας.

Γ. 3/8 ίντσα κάτω από: Εμπορικό σήμα μόνο

Δ. 1/2 ίντσα σε 4 ίντσα: Μαρκαρισμένος με το εμπορικό σήμα, το υλικό, τη θερμότητα B16 (για το προϊόν ASME B16.11), την πίεση και το μέγεθος.

ΛΗΞΗ: Χάλυβας άνθρακα: Galcanized ή ο Μαύρος

Ανοξείδωτο: Παστωμένος

ΣΥΣΚΕΥΑΣΙΑ: Cartion/ξύλινη περίπτωση

Περίπτωση Plywooden
